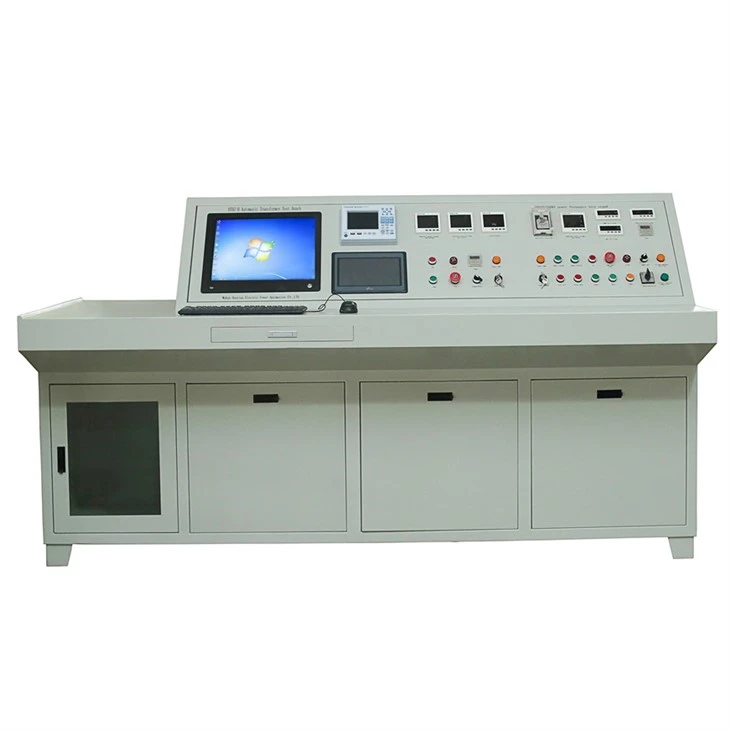

ספסל בדיקה שנאי אוטומטי

1. הצעה טכנית זו מפרטת את התכנון, הייצור, הבדיקה, הבדיקה, הנתונים הטכניים, הקבלה, המסירה וההובלה, איתור באגים באתר, שירות לאחר המכירה ומשימות אחרות של ספסל הבדיקה המקיף של השנאי.

2. למוצרים המסופקים על ידי הספק יש ביצועים יציבים ונתוני בדיקה אמינים, הנמצאים בשימוש נרחב בייצור ובדיקות של שנאים וכורי כוח ומתקבלים היטב על ידי המשתמשים.

הבדיקות הבאות עוקבות אחר התקן IEC60076-1 ~5《transformator power express ו-IEC60726《transformer electric type dry. פריטי הבדיקה מוצגים בטבלה הבאה:

מפרט תכנון למערכת בדיקה מקיפה במעבדת השנאים:

1. פעולת המערכת פשוטה, בטוחה ואמינה

מערכת הבדיקה כולה לוקחת בחשבון את בטיחות אנשי הבדיקה ואת אמינות פעולת הציוד

פונקציות הגנת מתח יתר וזרם שונות הושלמו.

פריסת החלל סבירה והחיווט ברור ומסודר.

2. יעילות המערכת

עשו שימוש מלא בטכנולוגיית עיבוד נתונים של מיקרו-מחשב, תוצאות המדידה מוזנות ישירות למיקרו-מחשב לצורך חישוב. חסוך את הטרחה של החלפה ידנית בחישוב הנוסחה. החיווט החיצוני מסודר בצורה אחידה, נמנעת חיווט ידני ככל האפשר וההחלפה האוטומטית מתבצעת רק עם כפתור הבקרה על ספסל הבדיקה בעת החלפת החוט.

3. הפעלה אנושית למערכת

עשה שימוש מלא בפונקציות המנעול המכאניות והחשמליות, ושלב אותן במיומנות עם תוכנת המחשב, תוך מניעת התרחשות של הפעלה שגויה, כלומר, אם לא תפעל בהתאם לנוהל הבטיחות, המערכת תסרב להתחיל, כדי להגן ביעילות על בטיחות האנשים והציוד

4. פעולת מערכת אמינה

למערכת שני מצבי פעולה: ידני ואוטומטי. כאשר מצב הפעולה האוטומטי אינו תקין, ישמש מצב הפעולה הידני, אשר לא ישפיע על משימת הבדיקה הרגילה

5. דיוק מדידת המערכת גבוה

מכשירי המדידה והמכשירים של מערכת זו גבוהים מדרישות התקן הלאומי.

מבחן מאפיין שנאי:

פונקציה ידנית

■ השתמש בלחצנים בלוח הקדמי כדי לשלוט בתוכנית הבדיקה.

■ רשום את נתוני הבדיקה באופן ידני ושמור אותם במסד הנתונים.

■ ניתן להשלים את תהליך הבדיקה באמצעות תוכנת מחשב ותקשורת נתונים של מד אובדן.

■ ניתן לבחור פריטי בדיקה על ידי כפתור, וניתן להפעיל רק משימת בדיקה אחת בכל פעם.

■ כל פונקציות הבדיקה והליכי הבדיקה נבחרים ונשלטים על ידי לחצנים בפאנל הקדמי של ספסל הבדיקה.

פונקציה אוטומטית

■ ניתן לשלוט בתהליך הבדיקה על ידי תוכנת ה-PC במחשב, באמצעות העכבר והמקלדת.

■ ניתן להקליט ולשמור נתוני בדיקה אוטומטית במסד הנתונים.

■ המקשים בלוח הקדמי עשויים להיות לא חוקיים במהלך פעולה אוטומטית.

■ ניתן לבחור פריטי בדיקה באמצעות הכפתור בתיבת הדו-שיח, וניתן להריץ משימת בדיקה אחת בלבד בכל פעם.

■ ללא עומס, בדיקת עומס, רשום אוטומטית את טמפרטורת הסביבה.

■ בבדיקת עליית הטמפרטורה, פונקציית הבקרה האוטומטית של הספק קבוע וזרם קבוע נתמכת, ונתוני בדיקת הטמפרטורה מתועדים אוטומטית כל 15 שניות (או מרווח אופציונלי).

■ תוצאות בדיקה כגון עמידות בידוד ועמידות בלחץ שמן ניתן להזין ידנית לקובץ כדי לשפר את דוח הבדיקה.

■ כיול של כל תוצאות הבדיקה בהתאם לדרישות של GB1094, IEC 60076 או ANSI C57 רצף התקנים העדכניים ביותר.

■ לאחר השלמת הבדיקה, ארכיון מסד הנתונים הושלם אוטומטית וניתן להדפיס את דוח הבדיקה באופן מיידי.

■ מבחן עליית טמפרטורה, יכול לחשב במדויק את נתוני הבדיקה באופן אוטומטי.

■ יכול לבצע באופן אוטומטי תיקון צורות גל, תיקון מתח מדורג, תיקון תדר (50Hz, 60Hz) עבור נתוני בדיקה ללא עומס.

■ תיקון טמפרטורה אוטומטי (75 מעלות צלזיוס, 100 מעלות צלזיוס, 120 מעלות צלזיוס, 145 מעלות צלזיוס), תיקון זרם מדורג, תיקון תדרים לנתוני בדיקת עומס.

■ בבדיקת ללא עומס, ניתן לנטר את מתח הצד במתח גבוה, להקליט ולנתח ספקטרום.

■ במהלך בדיקת העומס, ניתן לנטר, לתעד ולנתח את זרם המתח הנמוך.

 הביצוע עומד בדרישות הבאות:

■ניתן להחליף את הלולאה הישירה והלולאה העקיפה באופן אוטומטי.

■ שנאי הזרם והמתח במתח גבוה מאמצים את העיקרון של מיתוג משני.

■ CT\PT החלפת טווח אוטומטית

■ ספסל בדיקה משולב שנאי עבור כל המעגל עבור בקרה וניטור מדידה מקיף.

■הנתונים הנמדדים מעובדים באופן אוטומטי על ידי מיקרו-מחשב וניתן לאחסן/להדפיס לפי הצורך.

■אמץ ספסל בדיקה של מערכת מדידה אוטומטית של מיקרו-מחשב ותפעול ידני הפעלה ידנית ויסות מתח בקרה חשמלית תצוגה דיגיטלית שתי מערכות משלימות.

■ הגנה אפס, הגנה על זרם יתר, הגנה על מתח יתר.

■ תצוגת זרם זליגת מתח גבוה והגנה, הארקת בטיחות שנאי 1:1.

■שנאי הבדיקה מאמץ את שנאי הבדיקה החדש שקוע בשמן עם בידוד חזק יותר וקיבולת נפח מופחתת מאוד. מתקני עזר לתחנת בדיקה

■מערכת אזעקת בטיחות.

■ מערכת אזעקת שגיאות מערכת.

■גדר בידוד מנירוסטה.

■מערכת התרעה על סכנה קולית וחזותית

1. מְסִירָה:משלוח מהיר ואמצעי תחבורה גמיש
2. תַשְׁלוּם:בחר תנאי תשלום ודרך תשלום נוחה לך
3. שירות מכירה:24-שעה ליצירת קשר מקוון, בחר את דגם הציוד המתאים לפי בקשתך, תן את ההצעה הטובה ביותר, תמיכה בהתאמה אישית
4. תקופת אחריות:כל ערבויות איכות המכונה למשך שנה אחת ותמיכה טכנית לכל החיים עבורך. מענה מקוון לבעיות טכניות של לקוחות.
